一、模型分析，首先來看看派克墨水瓶到底長什么模樣？如圖PKMS—1所示。




圖PKMS—1



1.         墨水瓶是一個幾乎接近于方形的身體接到螺絲口上。此部分模型可以使用螺絲口制作起，然后例用前面模型學習的方法，對接螺絲口以下的部分。

2.         墨水瓶蓋是一個多邊形的造型對象。這一部分還要使用重復歸一法。

一、墨水瓶身的制作：

1.         瓶身的制作，由于瓶身是一個長方體的變形，所以這個地方的制作就由BOX開始。最關鍵的問題就是變形。由于瓶身有弧度的變化，這里【BOX】身上的線則盡量控制成奇數。創建BOX，并調節參數，如圖PKMS—2所示。





圖PKMS—2

2.         把Box右擊轉換成多邊形，把上部的面刪除后處理，并使用縮放工具進行對稱的調節，最終的結果，如圖PKMS—3所示。注意長寬高的比例，要正確處理。



圖PKMS—3

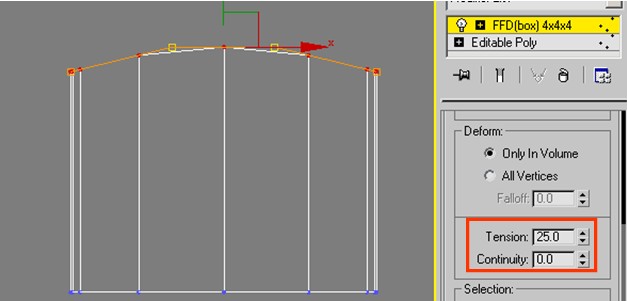

3.         選墨水瓶身上排的點，給一個【FFD（Box）4X4X4】編輯修改器，并選擇中間兩排點，向上調，以成就瓶身弧度，要注意這里的【Continuity】（連續性）參數，要調為0，以保證在調節時，不對原來的模型進行變形。如圖PKMS—4所示。




圖PKMS—4

4.         選墨水瓶身上部的邊界，查看有多少邊存在。這里的模型有20個邊構成。以20做為基數創建正多邊形。并調節大小，并調節好位置，如圖PKMS—5所示。



5.         選擇墨水瓶身上面的邊界，執行右擊【Create shape】（創建型），并把剛創建出來的型進行調節，這個調節的目標就是為了獲得與實物更接近的一種模式。為了對比方便，我把提出來的型復制出來與最后的結果對比起來。這個結果如圖PKMS—6所示。




圖PKMS—6

6.         把剛才兩個線與20邊形結合起來，最終幾個結的調節結果，如圖PKMS—7所示。




圖PKMS—7

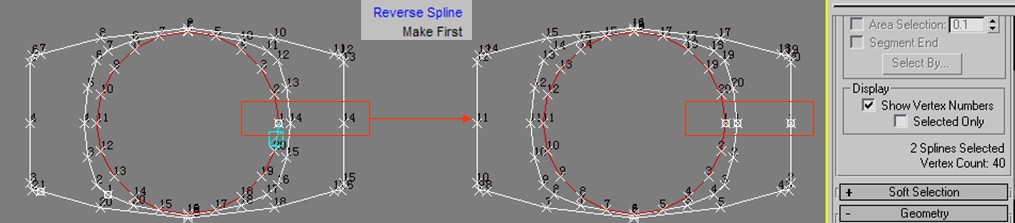

7.         把三條線的第一點，與點的排列方式都創建成一致的形式。在線里面第一點有一個特點就是以四方塊顯示，選擇點右擊使用【Make First】（創建第一點），可以改變第一點的位置。對于一個樣條曲線來說，點的排列方式無非是逆時針或是順時針而已，對于排列方式，可以使用修改面板中【Show Vertex Numbers】（顯示點的數目），這里我們要求，內外所有的樣條曲線，執行右擊【Reverse spline】（翻轉樣條曲線）的排列順序。如圖PKMS—8所示。




圖PKMS—8

8.         把這三個結合起來的線，給一個編輯修改器【CrossSection】（交叉截面），把這三個線的每一個點上都連接出線來，注意：這里的線連接的正確與否與我們結合線的順序有關。如圖PKMS—9所示。




圖PKMS—9

9.         再給一個【Surface】（蒙皮）修改命令，讓構加出來的線，形成一個沒有厚的面。并調整【Patch Topology】（面片的拓樸）值為0，最終的結果，如圖PKMS—10所示。




圖PKMS—10

10.         把底下瓶身與這剛創建的這個面結合起來。并把兩者焊接成一體。使用本站教程中《飲料瓶子的制作》的方法制作螺絲與厚度。并把底部調節成一定的弧度。如圖PKMS—11所示。




圖PKMS—11

三、墨水瓶蓋的制作：

1.         創建【Plane】（平面），這里有一個經驗，可以首先計算出瓶口的長度，然后按這個近似值創建，并分割出需要的份說，比如說，這個瓶蓋有十二相同的造形構成，所以分割出十二份，取出其中一個。至于開始創建的平面高度，我們可以參考螺絲口的高度。因為瓶蓋是由上下不同的造型構成，所以復制出一條邊，然后上下兩個邊里插入幾線邊，以方便來變形。如圖PKMS—12所示。




圖PKMS—12

11.         進行蓋口處的處理，為了方便，使用【FFD3X3X3】調節，如圖PKMS—13所示。




圖PKMS—13

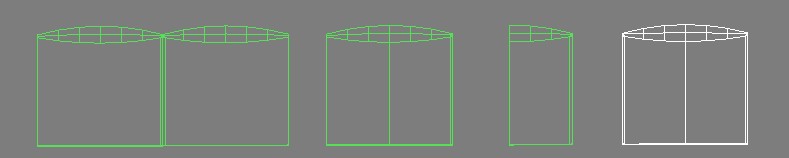

12.         把剛才創建好的對象，進行復制處理，并把兩個對象結合起來，焊接成一體，這樣做的目的，如圖PKMS—14所示。




圖PKMS—14

13.         把中間的邊選擇，執行右擊使用【Extrude】（拉伸），并把上邊部分進行處理，這里的結果和放大的結果，都如圖PKMS—15所示。




圖PKMS—15

14.         刪除掉一半，把其中一個保留，并使用快速切割，切出對稱的一半，這里主要是為了后面的制作方便，并把這個另一半對象再次鏡像，是為了獲得兩邊都有凹槽。制作的步驟，如圖PKMS—16所示。


    　

圖PKMS—16

15.         把兩個結合后對象下面的邊選擇，并執行右擊【Remove】（移除），這是為了后面的彎曲時不至于出現圓的可能。最終的結果，如圖PKMS—17所示。　




圖PKMS—17

16.         利用捕捉復制，并使用【Bend】編輯修改器彎曲，如圖PKMS—18所示。




圖PKMS—18

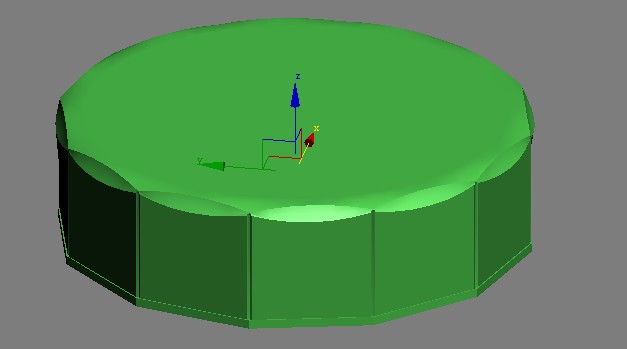

17.         轉換到多邊形，把上面的蓋給封出來。結果，如圖PKMS—19所示。




圖PKMS—19

18.         轉換到多邊形，把上面的蓋給封出來。結果，如圖PKMS—20所示。




圖PKMS—20

四、紅星二鍋頭酒瓶的制作：

五、這個模型和墨水瓶的建模方式是一樣的。諸位不妨自已利用剛才所學的建模方式來行此模型的制作。這個模型結果，如圖PKMS—21所示。




圖PKMS—21



圖PKMS—5
