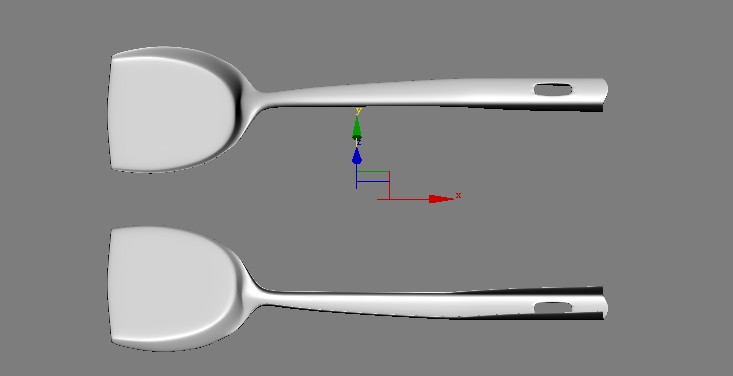

一、              首先來看看我們這次做的鏟子是什么樣子，如圖GCZ—1所示。



圖GCZ—1

二、              模型分析：

1.         鏟子部分前面弧度，我們可以使用【FFD】類變形修改器。

2.         手柄上洞可以使用刪面處理。

三、              模型制作：

1.         創建平面，如圖GCZ—2所示。




圖GCZ—2

2.         轉換成多邊形，并調節成如圖GCZ—3所示。




圖GCZ—3

3.         復制出三面的邊來，并調節成，如圖GCZ—4所示。




圖GCZ—4

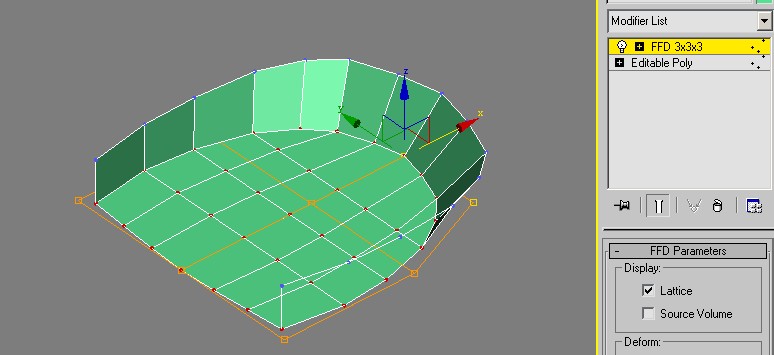

4.         使用【FFD3X3X3】調節下部分的面，如圖GCZ—5所示。




圖GCZ—5

5.         使用【FFD2X2X2】調節上部分的面，如圖GCZ—6所示。




圖GCZ—6

6.         把底部的邊切開，這里是為了創建出較為清晰的轉角邊，請注意這里不僅是為了切開邊，還是為了后面的面的處理更方便，如圖GCZ—7所示。




圖GCZ—7

7.         把邊往上復制，這是為了調節模型的手柄部分，如圖GCZ—8所示。




圖GCZ—8

8.         再?gòu)?fù)制出兩邊的邊，這是為了后面的補齊效果，如圖GCZ—9所示。




圖GCZ—9

9.         把剛復制的邊使用點焊接，兩邊都是一樣的，并往后復制出手柄，如圖GCZ—10所示。




圖GCZ—10

10.         調節后面的手柄部分。如圖GCZ—11所示。




圖GCZ—11

11.         挖出手柄上的一個洞。如圖GCZ—12所示。




圖GCZ—12

12.         給一個殼命令，最后光滑處理，就如圖GCZ—1所示。
