熱門精品專業A.鋼筆中心的制作

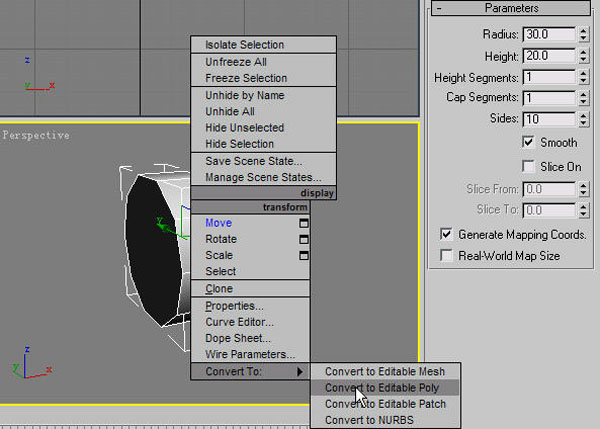

(1) 首先在Create（創建）面板Standard Primitives（標準幾何體）中選擇Cylinder（圓柱）物體，然后在Left（左）視圖建立出Cylinder（圓柱）物體，設置該圓柱體的具體數值是Radius（半徑）為30，Height（高）為20。接下來設置段數Height Segments（高度段數）為1，Cap Segments（端面段數）為1，Sides（邊緣段數）為10。建立完成以后回到Perspective（透視）圖中，在圓柱物體上單擊鼠標的右鍵，在彈出的快捷菜單中選擇Convert to（轉換為）＞Convert to Editable Poly（轉換塌陷為可編輯多邊形）命令，將圓柱體轉化成Edit Poly編輯模式,如圖1-1。
Edit Poly是3dsmax為用戶提供的一款十分強大的建模工具，那么本教程就來教大家用多邊形建模工具來制作一個簡單的鋼筆，并最終利用Vray渲染器將它渲染出來。由于鋼筆的結構比較多，因此我們分兩節來介紹一下鋼筆模型的制作，然后再花一節的時間來探討一下鋼筆材質的表現。
圖1-1

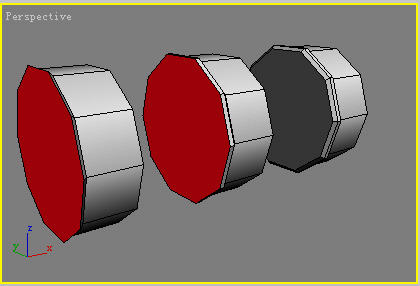

(2) 在Modify（修改）面板Edit Poly（編輯網格）命令中選擇Polygon（多邊形面）的編輯模式，單擊Bevel設置對話框，設置擠壓值和數量值均為1.5，這樣一節向外大一點的新面就編輯完成。接下來用剛才的方法繼續向前對Polygon（多邊形）進行Extrude（擠壓），Extrude（擠壓）數值為2的新段，這是讓它有一段明顯凸起的棱。繼續用Bevel命令制作出鋼筆中心的第一個結束棱，Extrude（擠壓）數值還是1.5，數量值這回是-1.5，因為結束是向內側倒角，所以數值應該是負數，如圖1-2。
圖1-2

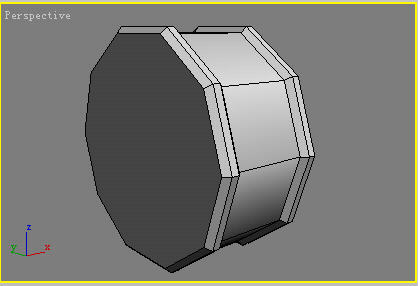

(3) 鋼筆中心的另外一側也是用同樣的方法制作出對稱的棱，第一組Extrude（擠壓）數值應該為1.5，輪廓數值為1.5，第二組直接Extrude（擠壓）數值為2，第三組Extrude（擠壓）數值為1.5，輪廓數值為-1.5，這樣一個簡單的鋼筆中心的對稱模型就制作完成。
完成效果如圖1-3所示。
完成效果如圖1-3所示。
圖1-3
B.鋼筆帽的制作

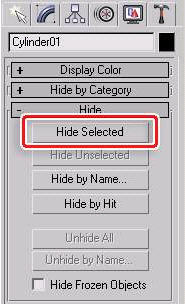

(1) 在建立鋼筆帽之前進入Display（顯示）面板，然后單擊Hide Selected按鈕，把剛才的鋼筆中心物體隱藏起來，準備制作鋼筆帽模型，如圖1-4。
(1) 在建立鋼筆帽之前進入Display（顯示）面板，然后單擊Hide Selected按鈕，把剛才的鋼筆中心物體隱藏起來，準備制作鋼筆帽模型，如圖1-4。
圖1-4

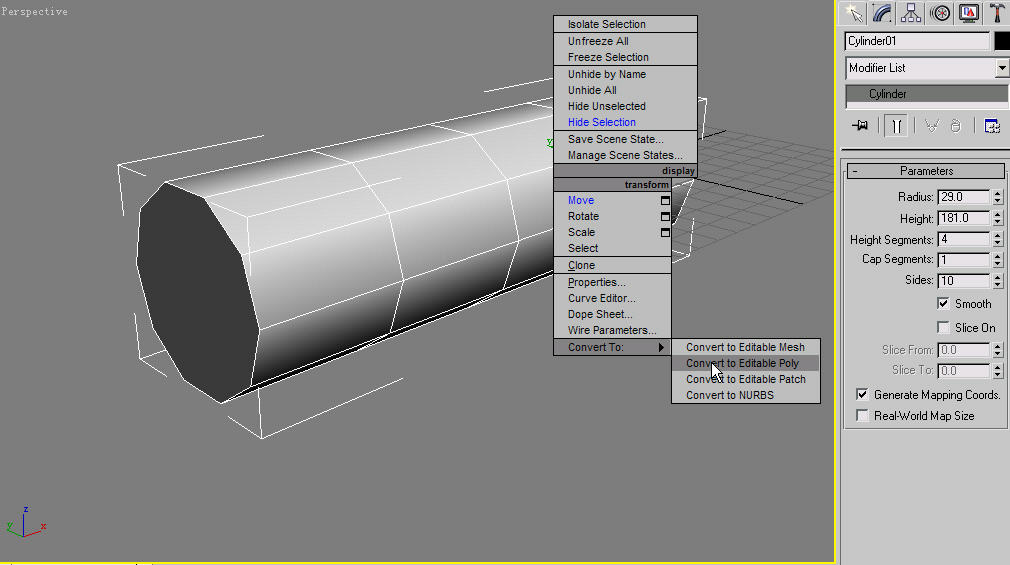

(2) 然后在Left（左）視圖建立一個新的Cylinder（圓柱）物體，建立完成后回到Perspective（透視）圖中，設置圓柱體的Radius（半徑）數值為29，Height（高）數值為181，然后Height Segments（高度段數）為4，Cap Segments（端面段數）為1，Sides（邊緣段數）為10。建立圓柱物體完成后回到Perspective（透視）圖中，在圓柱物體上單擊鼠標右鍵，然后在彈出的快捷菜單中選擇Convert to（轉換為）＞Convert to Editable Poly（轉換塌陷為可編輯多邊形）命令，將圓柱體轉化成Edit Poly的編輯模式，如圖1-5所示
圖1-5

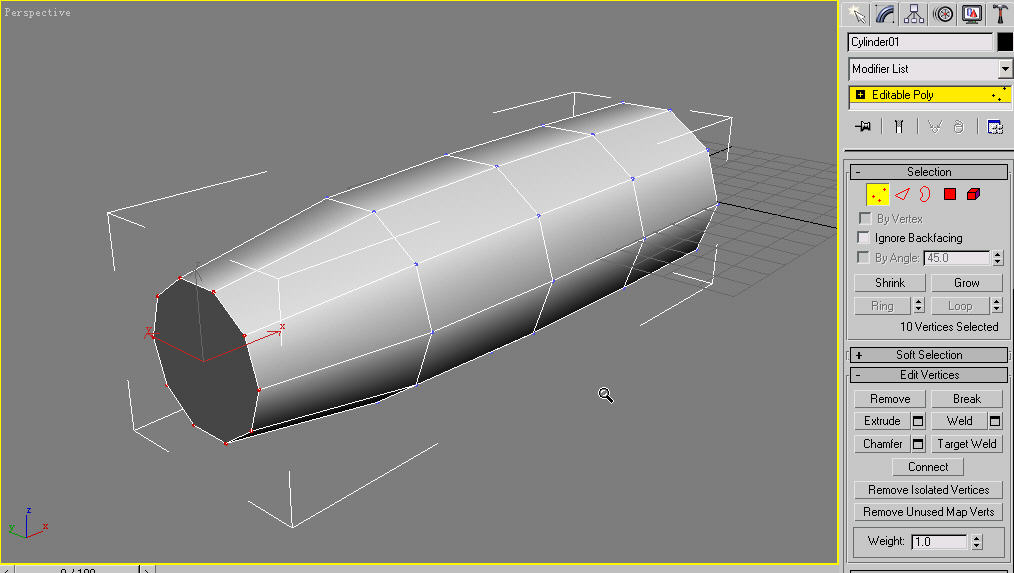

(3) EditPoly（可編輯多邊形）命令中選擇Vertex（點）的編輯模式，然后再選擇鋼筆帽頭處輪廓半徑的Vertex（點），接著用縮放工具調節鋼筆帽的輪廓形狀，調節縮放的效果，如圖1-6。
圖1-6

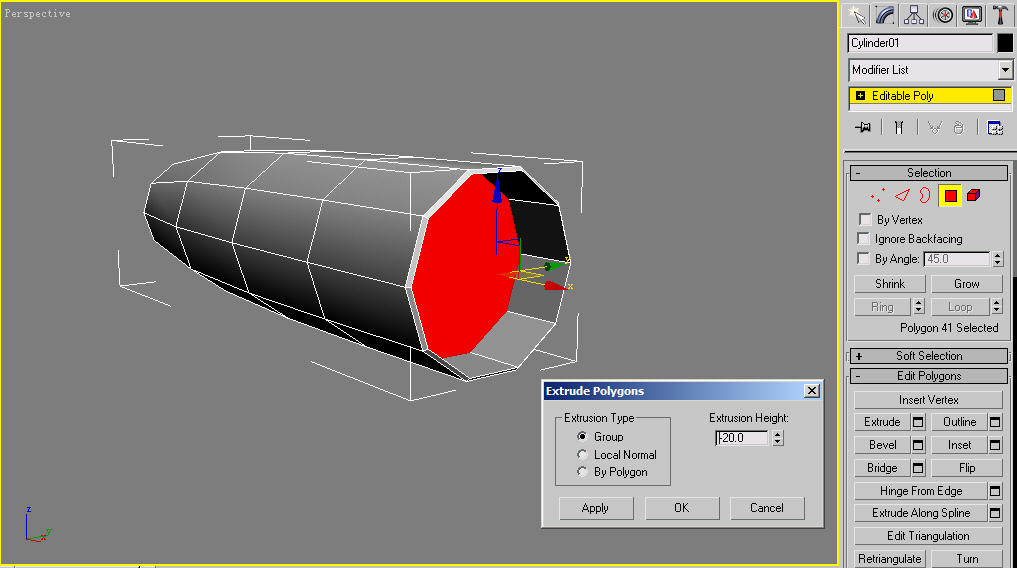

(4) 接下來在視圖控制板塊中選擇視圖旋轉工具，旋轉視圖的顯示角度。然后選擇底部的面向前做Bevel（倒角）處理，高度（Height）數值為1，然后再調Outline Amount（倒角），數值設為-1，這樣一小段向內側有倒角的新段就出來了。鋼筆帽應該是空心的，應該繼續向內部凹進去一塊。Extrude（擠壓）的數值調為-20，最終完成效果如圖1-7所示。
圖1-7
到此，鋼筆的主要部件就完成了，下一節我們來講解一下鋼筆零散附件的制作。
