熱門精品專業問題：場景已經正確的從3dsmax中輸出為Lightscape的準備文件Lp格式，并且場景中的主要材質和材質已經設置完畢。當正要進行光能傳遞求解的時候，突然發現場景中還需要增加一些幾何模型和場景中沒有的燈光類型，此時如何解決？
答：顯然此時用Lightscape直接調入作為3d源文件的max格式是不可能的。返回3d中重新增加模型并補充燈光，然后再次輸出Lightscape進行重復調節也幾乎將工作量重新翻倍，不太現實，如果是大場景并且時間又緊的話就更是不可能了。
難道我們就此束手無策了嗎？當然不會。如果你熟練掌握了本節中所說的圖塊技術，你可以很輕松的解決上述問題，下面就將圖塊的實際運用方法寫出來，希望對大家有所幫助。
Lightscape的圖塊一般可以分為模型圖塊和光源圖塊兩大類，模型圖塊主要解決調入網格模型的問題，當然光源圖塊就主要負責燈光類型的調入了。大家必須切記的是：圖塊的任何操作必須在Lp即準備文件模式下工作，一旦執行了初始化命令轉化為Ls解決文件，就無法再用了，這一點務必請諸位小心。
下面我們以一個實例的方式來分別加以講解。

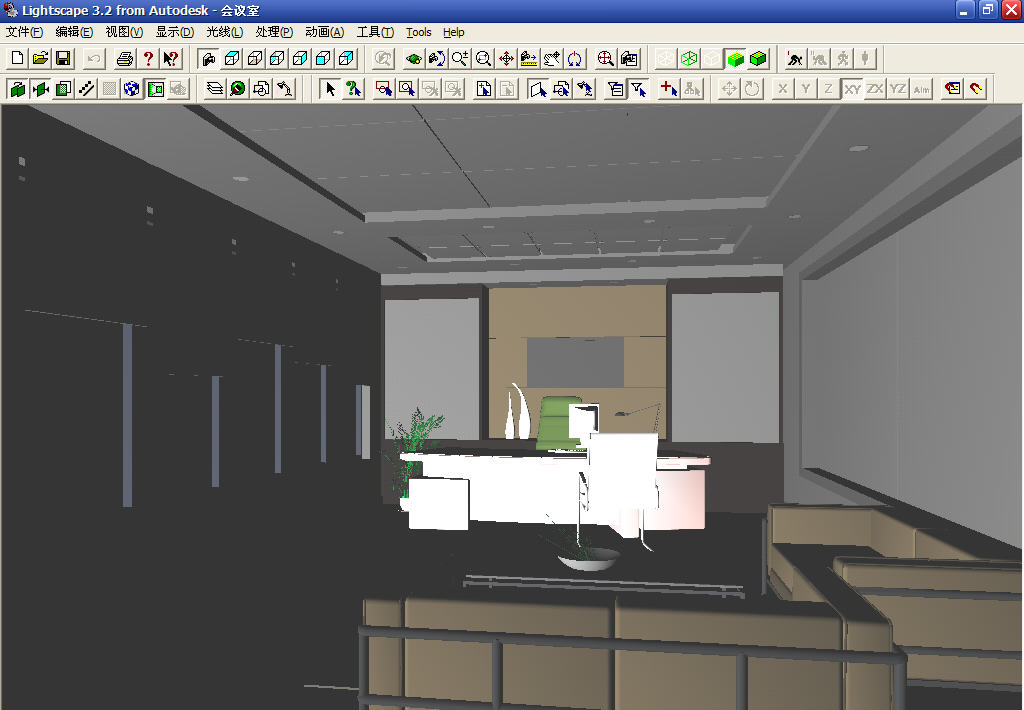

圖20-1 準備文件場景
A. 模型圖塊的調入與變換
如圖20-1所示，這是一個已經導入到Lightscape的會議室準備文件，下面我們準備在沙發模型上再放入幾個靠枕，在茶幾上放入一瓶紅酒和幾個酒杯模型，操作步驟如下：

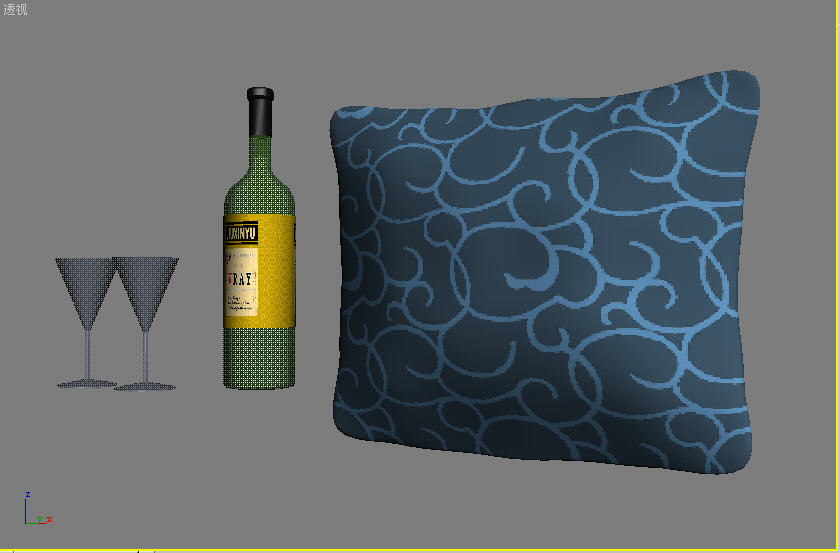

(1)打開3dsmax軟件，將你要導入到Lightscape中的幾何模型準備好，最好將它們的名字命名規范，這樣在Lightscape中尋找時也比較方便，準備好的3d場景如圖20-2所示。
如圖20-1所示，這是一個已經導入到Lightscape的會議室準備文件，下面我們準備在沙發模型上再放入幾個靠枕，在茶幾上放入一瓶紅酒和幾個酒杯模型，操作步驟如下：
(1)打開3dsmax軟件，將你要導入到Lightscape中的幾何模型準備好，最好將它們的名字命名規范，這樣在Lightscape中尋找時也比較方便，準備好的3d場景如圖20-2所示。
圖20-2 準備導入模型
(2)執行文件\導出命令，在彈出的“選擇要導出的文件”面板中一定要將“保存類型”設置為“Lightscape 塊（*.BLK）”格式，并命名為模型圖塊。位置只要放在好找的地方就可以了，本例中我放在桌面上。接著直接在彈出的導出面板中單擊“確定”按鈕即可完成圖塊文件的導出。

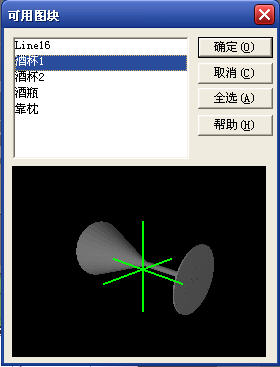

(3)打開Lightscape中的圖塊面板，在任意的空白位置單擊鼠標右鍵，選擇“裝入”命令，在打開面板中找到剛才輸出的模型圖塊文件，此時會彈出一個“可用圖塊”的面板，如圖20-3所示。
(3)打開Lightscape中的圖塊面板，在任意的空白位置單擊鼠標右鍵，選擇“裝入”命令，在打開面板中找到剛才輸出的模型圖塊文件，此時會彈出一個“可用圖塊”的面板，如圖20-3所示。
圖20-3 圖塊文件內容

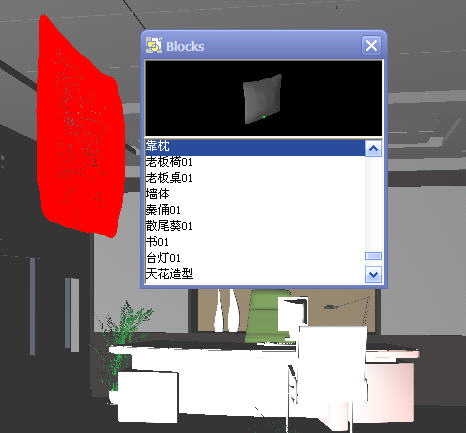

里面的圖塊都是我們需要的，因此選擇“全選”，然后單擊“確定”按鈕即可。這時我們在3dsmax中準備的模型就已經進入到了場景的圖塊面板序列中。事先創建一個名為枕頭的圖層并將其置為當前層，這樣你即將拖放的模型就會被自動加入該層中。接著在圖塊面板中找到其中的靠枕圖塊，按住鼠標左鍵不要松手直接將其拖放至場景中，此時靠枕模型已經順利的導入到場景中，效果如圖20-4所示。
里面的圖塊都是我們需要的，因此選擇“全選”，然后單擊“確定”按鈕即可。這時我們在3dsmax中準備的模型就已經進入到了場景的圖塊面板序列中。事先創建一個名為枕頭的圖層并將其置為當前層，這樣你即將拖放的模型就會被自動加入該層中。接著在圖塊面板中找到其中的靠枕圖塊，按住鼠標左鍵不要松手直接將其拖放至場景中，此時靠枕模型已經順利的導入到場景中，效果如圖20-4所示。
圖20-4 圖塊拖入場景
(4)枕頭作為一個獨立的圖塊進入后，我們再利用變換工具欄上的移動，旋轉，縮放等命令將其放置在沙發上合適的位置即可，這部分內容由讀者自行完成。如果不太了解，請查閱一下變換面板中常用工具的用法。如果需要放入多個枕頭，只需要反復執行拖入動作即可。當然如果有很熟悉的，也可以直接用“多復復制”命令來完成，這里我就不詳解了。
(4)枕頭作為一個獨立的圖塊進入后，我們再利用變換工具欄上的移動，旋轉，縮放等命令將其放置在沙發上合適的位置即可，這部分內容由讀者自行完成。如果不太了解，請查閱一下變換面板中常用工具的用法。如果需要放入多個枕頭，只需要反復執行拖入動作即可。當然如果有很熟悉的，也可以直接用“多復復制”命令來完成，這里我就不詳解了。
最終我放了兩個枕頭，它們的最終位置效果如圖20-5所示，為了便于觀察，我換了一個觀察角度。
圖20-5 放置完成
至于酒瓶和酒杯的操作，與枕頭一樣，我在這里就不贅述了，由讀者自行完成。通過這樣的方法，我們可以在準備階段任意放入我們想要的3d模型，希望大家能夠掌握。
至于酒瓶和酒杯的操作，與枕頭一樣，我在這里就不贅述了，由讀者自行完成。通過這樣的方法，我們可以在準備階段任意放入我們想要的3d模型，希望大家能夠掌握。
B．燈光圖塊的調入與變換
假定我覺得當前場景的光照亮度略顯不足，想從3dsmax中導出一個omni泛光燈進入場景作為補光，具體操作步驟如下：

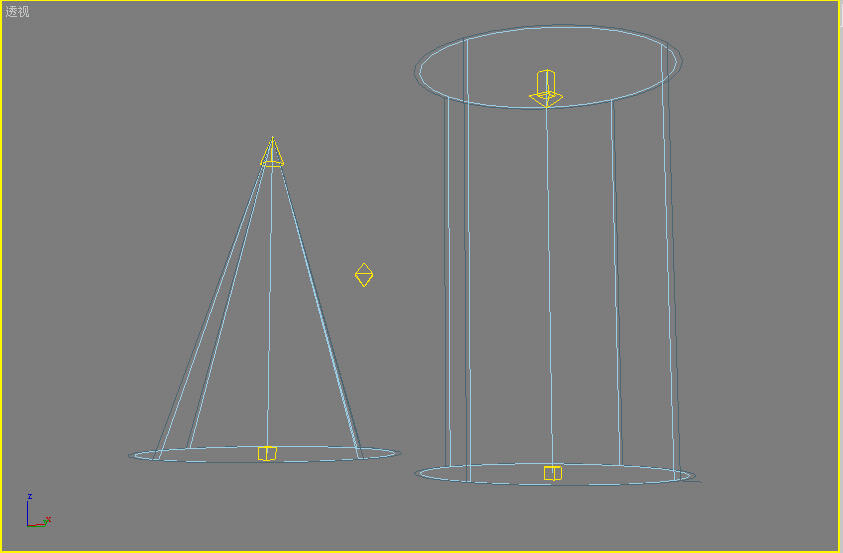

(1)同樣事先在3dsmax中準備若干個燈光基本模型，我在這里準備了一個Target spot(目標聚光燈)，一個Omni(泛光燈)和一個Target direct(目標平行光)，基本場景如圖20-6所示。
假定我覺得當前場景的光照亮度略顯不足，想從3dsmax中導出一個omni泛光燈進入場景作為補光，具體操作步驟如下：
(1)同樣事先在3dsmax中準備若干個燈光基本模型，我在這里準備了一個Target spot(目標聚光燈)，一個Omni(泛光燈)和一個Target direct(目標平行光)，基本場景如圖20-6所示。
圖20-6 燈光準備

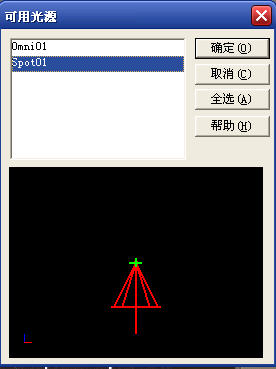

(2)用與模型圖塊相同的方法將此三個燈光導出為燈光圖塊。但不同的是這次需要打開的不是圖塊面板，而是從光源面板中裝入圖塊，裝入后的效果如圖20-7所示。
(2)用與模型圖塊相同的方法將此三個燈光導出為燈光圖塊。但不同的是這次需要打開的不是圖塊面板，而是從光源面板中裝入圖塊，裝入后的效果如圖20-7所示。
圖20-7 可用圖塊范圍
(3)從面板中我們注意到一個現象，雖然在3d中我們輸出的燈光類型有三種，但是真正被Lightscape所接受的燈光類型只有兩種，它們分別是Omni和Target spot。由于本例中我們只需要一個Omni作為補光照明，因此只須選擇Omni01，再單擊“確定”按鈕即可將其引入到燈光面板序列中。

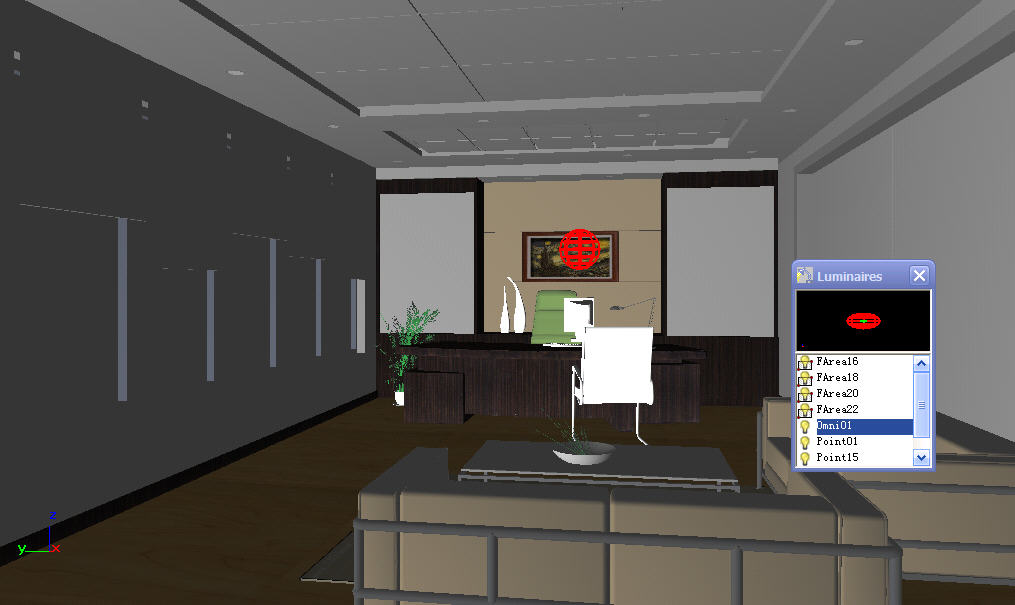

同樣在燈光面板中找到Omni01，將其按住鼠標左鍵不松拖入場景中即可新建一個Omni類型的燈光，拖入效果如圖20-8所示。
同樣在燈光面板中找到Omni01，將其按住鼠標左鍵不松拖入場景中即可新建一個Omni類型的燈光，拖入效果如圖20-8所示。
圖20-8 拖入燈光入場景
到此，燈光模板的創建就已經完成了，至于燈光的具體參數由讀者根據自己當時的場景來設定。好了，本節就寫到這里吧，不知對你有沒有幫助呢？我相信會有的。
