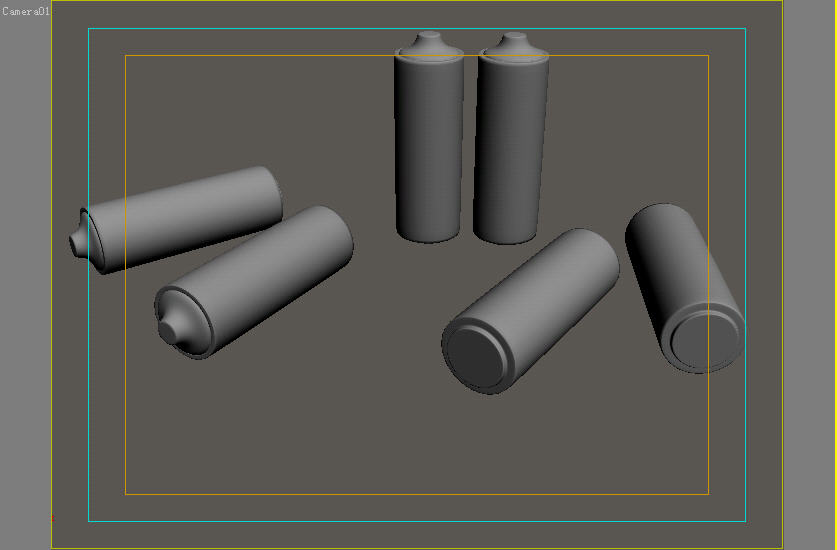

熱門精品專業22-1所示。
圖22-1 基本場景.jpg
我們將制作的最終結果顯示出來，方便一會的材質講解，最終的渲染效果如圖22-2所示。
圖22-2 完成結果.jpg
本例的材質制作步驟列舉如下：

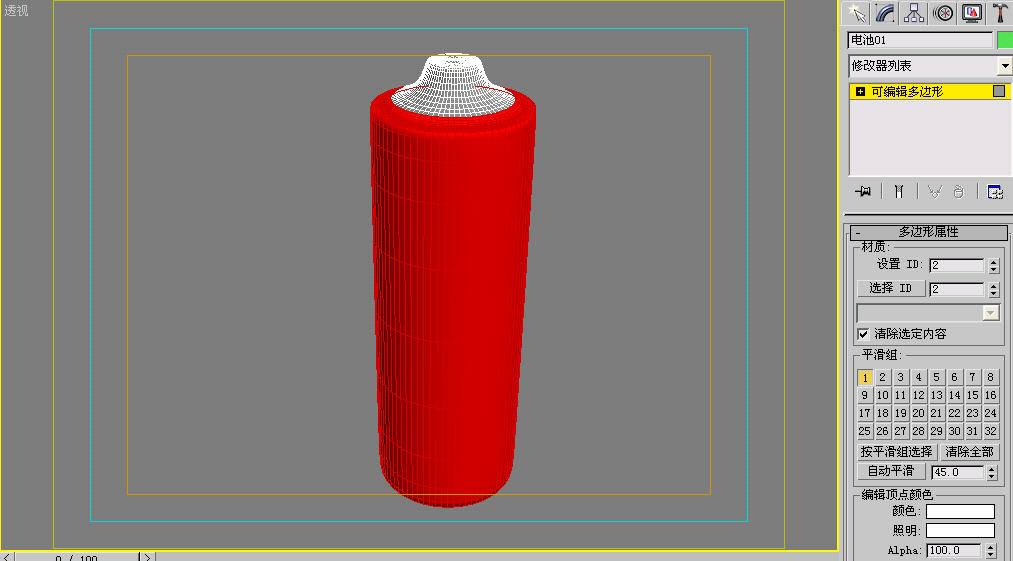

(1)首先，我們來分析一下材質的制作特點。觀察電池，發現首先電池是由頭部和身體兩部分組成的。頭部是磨砂金屬材質，而身體部分是由黃金材質和貼圖反射材質混合而成。因此首先在大方向上要確定總材質級別為多維子材質。ID號為1的是磨砂金屬，而ID號為2的是一個Blend混合材質，是由黃金材質和貼圖反射材質混合而成。因此第一步要為對象設定表面材質的ID號，可以通過將模型轉為多邊形或網格模型來完成。由于電池直接是由可編輯多邊形制作完成，因此可以直接設置材質的ID號。這部分內容比較簡單，由讀者自行去設定完成，我僅以一個電池為例來給出一張表面ID設置圖，效果如圖22-3所示。
(1)首先，我們來分析一下材質的制作特點。觀察電池，發現首先電池是由頭部和身體兩部分組成的。頭部是磨砂金屬材質，而身體部分是由黃金材質和貼圖反射材質混合而成。因此首先在大方向上要確定總材質級別為多維子材質。ID號為1的是磨砂金屬，而ID號為2的是一個Blend混合材質，是由黃金材質和貼圖反射材質混合而成。因此第一步要為對象設定表面材質的ID號，可以通過將模型轉為多邊形或網格模型來完成。由于電池直接是由可編輯多邊形制作完成，因此可以直接設置材質的ID號。這部分內容比較簡單，由讀者自行去設定完成，我僅以一個電池為例來給出一張表面ID設置圖，效果如圖22-3所示。
圖22-3 分配材質ID.jpg

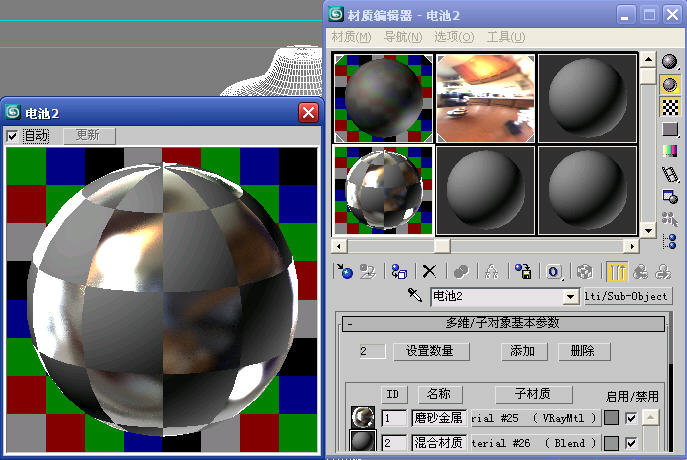

(2)將電池的材質類型設為多維子材質，設置ID號的數量為2個。將一號調節為磨砂金屬材質，而將2號暫時設定為一個Blend材質，待會有待細調。材質設定效果如圖22-4所示。
圖22-4 頂級材質設定.jpg
圖22-4 頂級材質設定.jpg
(3)仔細觀察電池的腰部材質效果，可以把它理解為一個黃金材質和一個貼圖反射材質的混合，二者之間通過Mash遮罩來控制。根據這個思路，可以在Photoshop中繪制材質的表面色貼圖和遮罩貼圖，效果如下。
圖22-5 表面色貼圖.jpg
圖22-6 遮罩貼圖
我們單擊Blend按鈕，進入細部的Blend材質內部設定界面。發現它是由材質1和材質2 及一個遮罩三部分組成。默認是通過混合量來控制的。
基本混合原理：這里混合量特指的就是材質2的含量。也就是說如果混合量為100，則完全顯示材質2的效果，同理如果為0，則材質2的含量為0，也就是說會完全顯示材質1的效果。如果混合量為50，則二者均分。
顯然，本例僅通過混合量無法完成，因?yàn)殡姵匮康牟馁|(zhì)混合比較麻煩，只能通過指定一張遮罩圖來完成。遮罩的工作原理是：白色的部分顯示材質2的效果，而黑色的部分僅顯示材質1的效果，我們的遮罩貼圖就是根據這個原理繪制出來的。
(4)把以上的原理都搞清楚之后，我們可以進行最終材質設定了。

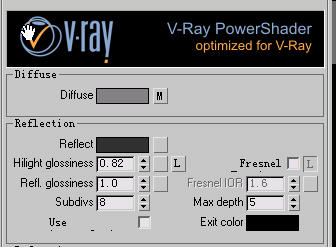

顯然，根據圖22-2并結合混合原理進行判斷，材質1應設定為貼圖反射材質，材質設置效果如圖22-7所示。
基本混合原理：這里混合量特指的就是材質2的含量。也就是說如果混合量為100，則完全顯示材質2的效果，同理如果為0，則材質2的含量為0，也就是說會完全顯示材質1的效果。如果混合量為50，則二者均分。
顯然，本例僅通過混合量無法完成，因?yàn)殡姵匮康牟馁|(zhì)混合比較麻煩，只能通過指定一張遮罩圖來完成。遮罩的工作原理是：白色的部分顯示材質2的效果，而黑色的部分僅顯示材質1的效果，我們的遮罩貼圖就是根據這個原理繪制出來的。
(4)把以上的原理都搞清楚之后，我們可以進行最終材質設定了。
顯然，根據圖22-2并結合混合原理進行判斷，材質1應設定為貼圖反射材質，材質設置效果如圖22-7所示。
圖22-7 貼圖反射材質.jpg

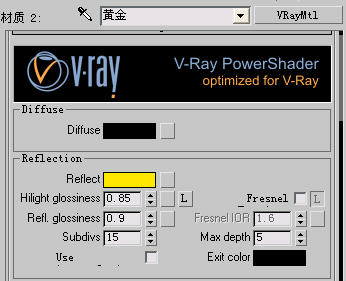

而材質2應設定為黃金材質，材質參數設置如圖22-8所示。
圖22-8 黃金材質.jpg

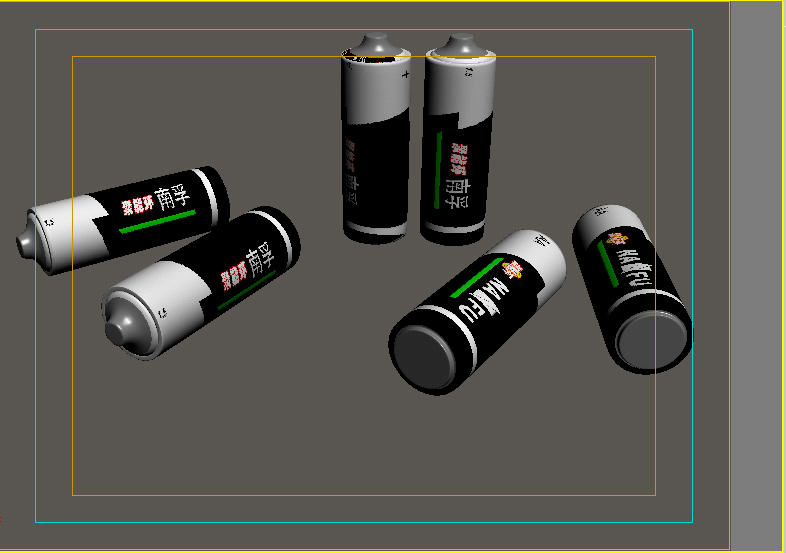

而遮罩的設置只須直接將遮罩圖貼入通道就可以了，這里就不說明了。對場景中的所有電池賦予所設定的材質，場景顯示效果如圖22-9所示。如果你設定的效果與圖示不一樣，只需要對電池的2號選區施加一個UVW Map貼圖坐標修改器就可以了，具體參數請大家自己獨立完成。
圖22-9 材質設置完成.jpg
(5)設定測試渲染參數，關閉默認燈光，開啟渲染面板中的天光配合GI進行全局照明，天光色保持為默認的顏色，渲染效果如圖22-10所示。
圖22-10 渲染效果.jpg
(6)為什么渲染效果與最終結果差別那么大呢？

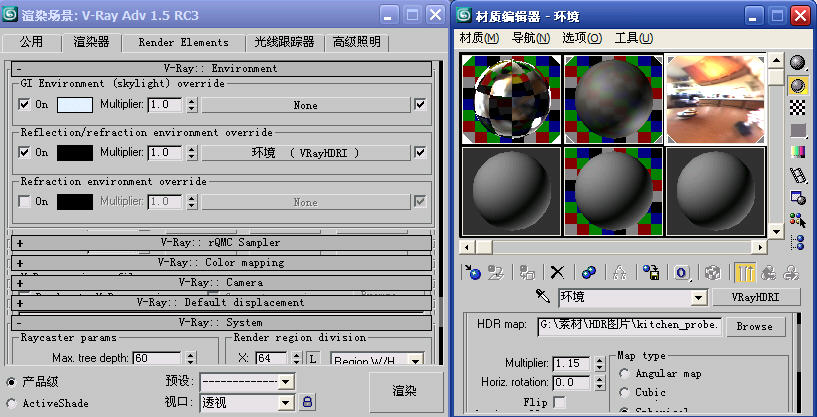

答案很簡單，一個是測試渲染的參數我設的很低，因此質量較差，但最根本的原因大家應該都能猜到，那就是還缺少一個環境貼圖的反折射烘托。因此我們決定最終在渲染面板中設置一個反射折射環境，貼圖類型選擇為VRayHDRI貼圖，參數設置結果如圖22-11所示。
答案很簡單，一個是測試渲染的參數我設的很低，因此質量較差，但最根本的原因大家應該都能猜到，那就是還缺少一個環境貼圖的反折射烘托。因此我們決定最終在渲染面板中設置一個反射折射環境，貼圖類型選擇為VRayHDRI貼圖，參數設置結果如圖22-11所示。
圖22-11 指定環境貼圖.jpg
最后，只要你將渲染的參數提高，就可以渲染出如圖22-2所示的效果了。好了，經過了本例的講解與分析，大家是否感覺到對Blend材質的理解又更進一步了呢？請你們自己試一試下圖是如何用多維材質配合Blend材質來完成一個燙金枕頭的效果，參考圖片如圖22-12所示。
圖22-12 燙金枕頭.jpg
