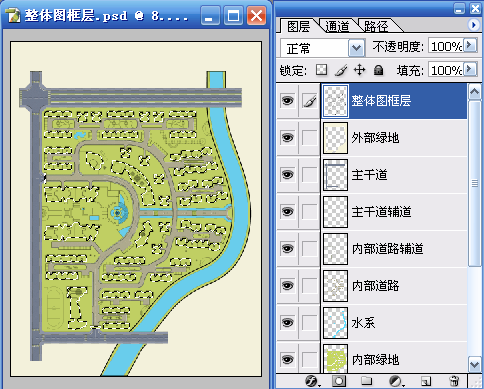

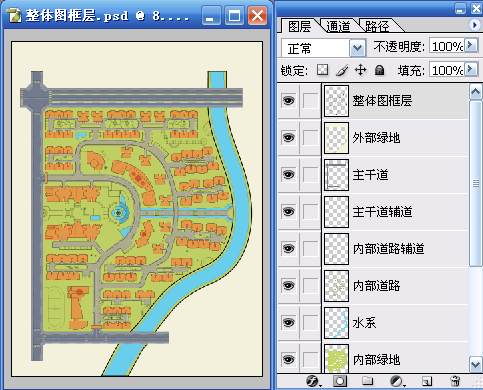

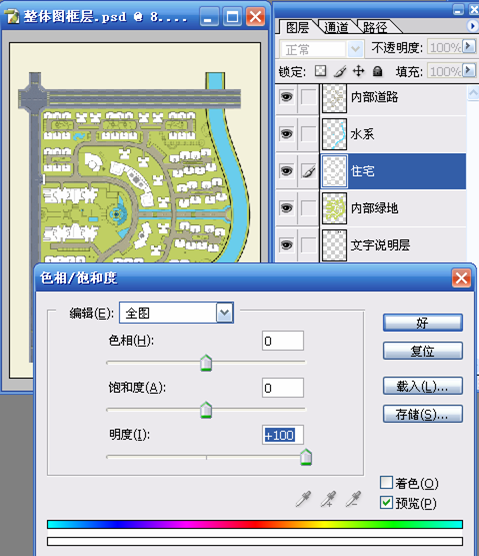

一、使用魔棒工具（W）在“整體圖框?qū)?rdquo;選擇建筑的區域，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，選擇“內部綠地”使用 “通過剪切的圖層”命令（Ctrl+Shift+J）得到新圖層，并命名為“住宅”。使用“色相/飽和度”命令（Ctrl+U）對“住宅”層進行調整以便于和“內部綠地”進行區分。具體參數和結果如圖01～圖03所示。

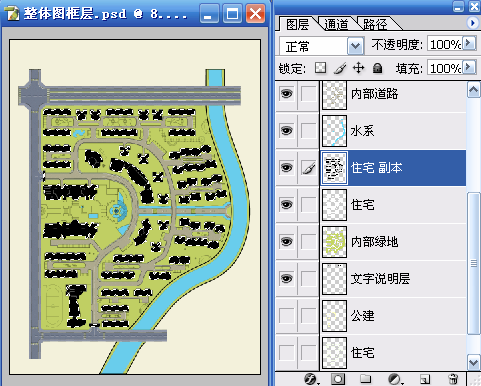

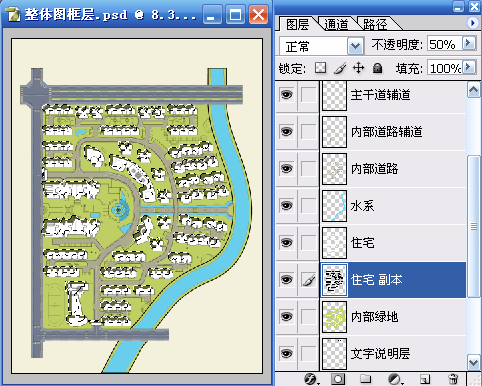

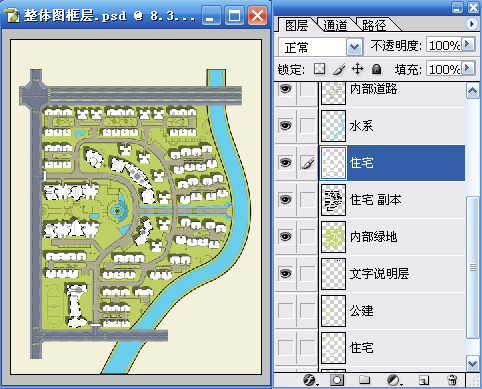

二、使用通過拷貝的圖層（Ctrl+J）命令將“住宅”層拷貝出“住宅 副本”層，將“住宅 副本”層載入選區并填充黑色（R：0 　G：0　 B：0）作為住宅的投影，將“住宅 副本”層向下移動一層（Ctrl+【），再將其不透明圖降低到50%，并使用移動工具（V）對其位置做適當調整。具體參數和結果如圖04～圖06所示。

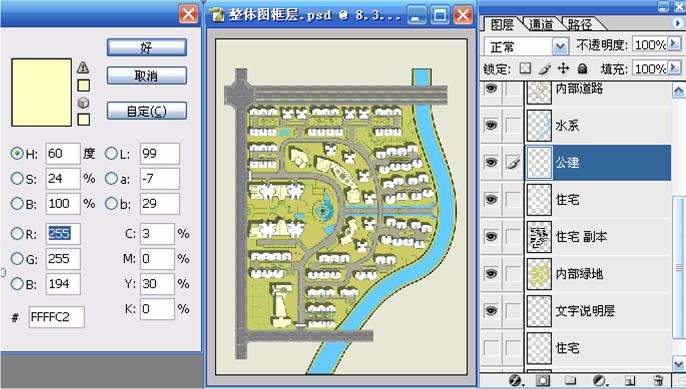

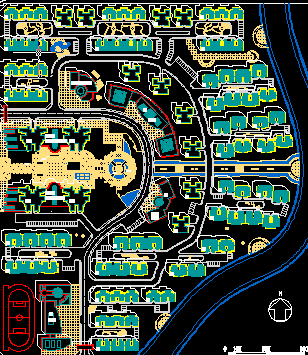

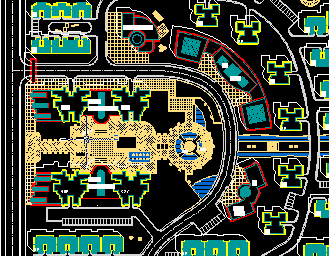

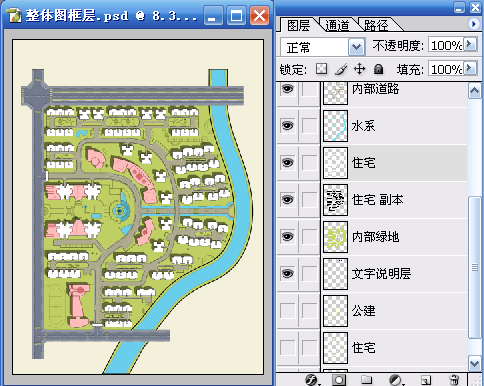

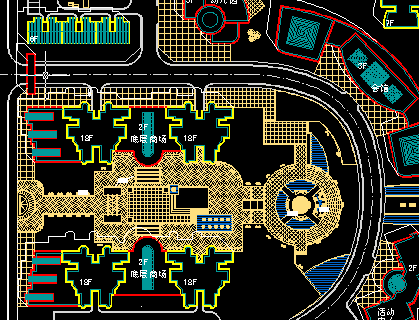

三、根據圖紙顯示的紅色區域是公建和商業的部分，我們要將其與住宅的部分有所區分。使用魔棒工具（W）在“整體圖框?qū)?rdquo;選擇公建和商業部分的區域，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，選擇“住宅”層使用 “通過剪切的圖層”命令（Ctrl+Shift+J）得到新圖層，并命名為“公建”層。并填充前景色（R：255　G：255　B：194）。具體參數和結果如圖07～圖09所示。

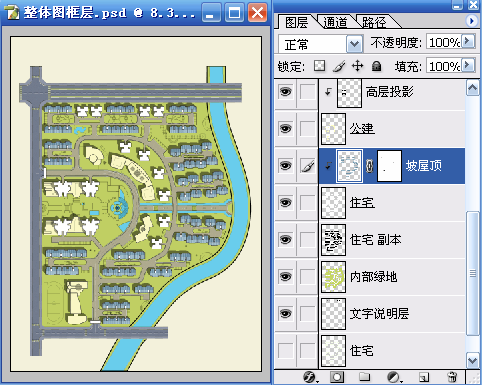

四、根據圖紙顯示的住宅的頂為坡屋頂，所以我們選擇了一張坡屋頂?shù)乃夭膩韺ψ≌�的頂部進行替換。主要是將坡屋頂通過復制后對住宅層進行編組（Ctrl+G）。具體參數和結果如圖10～圖12所示。

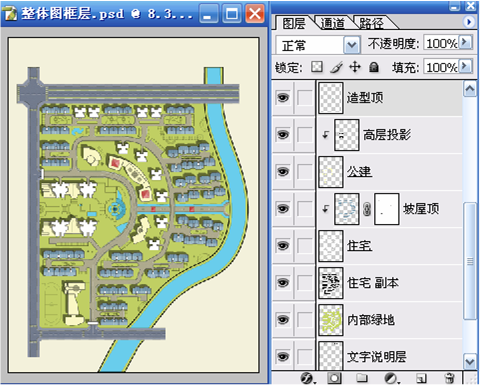

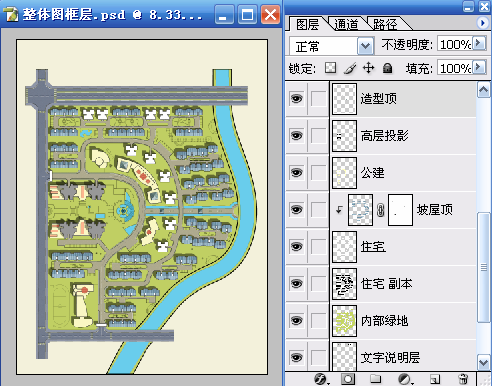

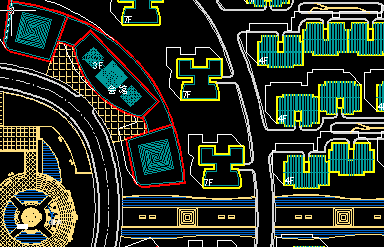

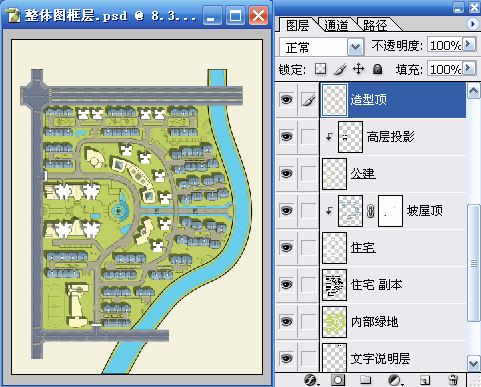

五、根據圖紙顯示的會館的頂上和橋上各有兩個四角形的造型頂，所以我們選擇了一張四角形的造型頂?shù)乃夭膩韺�這一部分進行處理。使用移動工具（V）將選擇好的素材移動到“整體圖框?qū)?rdquo;這個畫布里來，命名為“造型頂”層，再通過自由變換工具（Ctrl+T）對其進行大小比例的縮放。具體參數和結果如圖13～圖16所示。

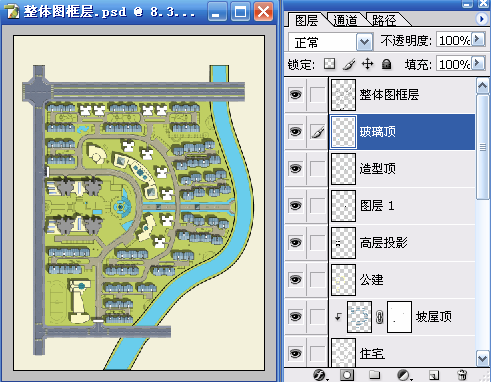

七、根據圖紙顯示的會館、商場、活動中心、小學的頂上都有玻璃的天窗，我們使用魔棒工具（W）在“整體圖框?qū)?rdquo;選擇玻璃頂?shù)膮^(qū)域，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，新建一個圖層（Ctrl+Shift+N）命名為“玻璃頂”層。在“玻璃頂”層對選區填充一個淡藍色（R：165　G：231　B：254），再使用減淡工具（O）將玻璃的高光部分輕輕的涂抹出來。具體參數和結果如圖17～圖19所示。
