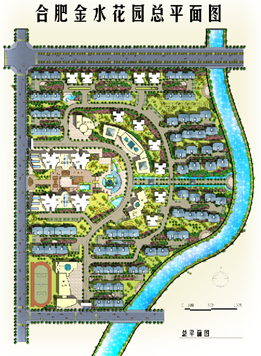

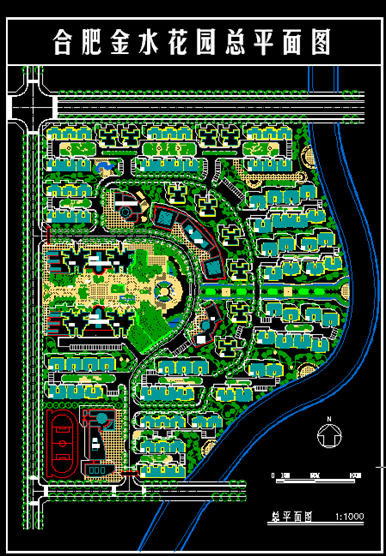

總平填色的制作需要使用的軟件主要是AutoCAD和PhotoShop這兩個軟件。AutoCAD主要的作用是：前期對圖紙整理并通過虛擬打印來打印輸出TIFF格式文件，后期整個制作流程中對圖紙的觀察。PhotoShop主要的作用是：對AutoCAD輸出的TIFF格式文件進行色彩的填充、材質的賦予、光影的分布、環境的美化等一系列的操作。其中圖01是AutoCAD格式的規劃圖，圖02是經過PhotoShop處理后的總平填色圖。




圖　01　　　　　　　　　　　　　　　　圖　02



總平填色的制作流程：

一、圖紙的整理。通常圖紙的整理是將圖紙整理分為整體框架層和文字說明層兩層，遇到較為復雜的圖紙我們可以根據需要把圖層劃分的更加細致，如建筑層、停車位層、鋪裝層、水系層等。（使用軟件：AutoCAD）

二、圖紙的打印與輸出。我們常用的輸出格式是TIFF不壓縮格式，但AutoCAD中默認的打印輸出設置中沒有TIFF不壓縮格式，需要我們另行添加。（使用軟件：AutoCAD）

三、整體大環境的處理。在這個環節中我們主要是將AutoCAD輸出的整體框架層和文字說明層合并到一個畫布里，要把規劃內部和外部的綠地劃分開，主干道和小區內部道路劃分開，以及對水系的基本色彩填充。（使用軟件：PhotoShop）

四、建筑的處理。在這個環節中我們要將建筑的部分制作出來，包括主體建筑部分的制作、女兒墻的制作、光影關系的處理、坡屋頂的處理、玻璃頂的處理等。在有的規劃中需要對已有建筑和擬建進行區分，對住宅和公建、商業進行區分。（使用軟件：PhotoShop）

五、水系的處理。在這個環節中我們要將水系的光感、色感、質感處理到位，有些規劃中小區中央景觀組團中還有噴泉和瀑布的制作。（使用軟件：PhotoShop）

六、鋪裝的添加。在這個環節中我們要將規劃中的硬質鋪裝根據AutoCAD中規劃的變化來分別添加。（使用軟件：PhotoShop）

七、綠化的處理。綠化在總平填色中是較為繁雜的，但一張好的總平填色綠化也起到了舉足輕重的作用。這里我們要注意主干道的道旁樹和小區內部的道旁樹要有所區分，內部美化用的植物要豐富，色感和光感要有變化。（使用軟件：PhotoShop）

八、細節的美化。在這個環節中我們要給商業建筑前面添加一些休閑的遮陽傘，大面積的綠化中點綴一些張拉膜、以及假山、塑石等，停車位和主干道上添加一些車輛。還需要對整體大環境的光感和色感進行細節的調整。（使用軟件：PhotoShop）



（注：本教程適合相關專業、有一定軟件基礎的讀者。）
