熱門精品專業焦散概述：在以前讀者學習Global Illumination(全局光照)中，都只講了間接照明中光線反射的一種情況，那就是漫反射光線對環境的影響，在反射光線中，還有一種情況，那就是鏡面反射，鏡面反射跟焦散特效是息息相關的。焦散特效最能體現“間接照明”的概念，因為在鏡面反射中，光線幾乎可以保持來自光源的全部能量，并在表面曲度和折射率的作用下，產生聚焦或者發散，當這種光線接觸到場景中其它對象的表面時，又會產生新的照明效果，于是焦散便產生了。
圖6-1 無焦散效果
圖6-2 焦散效果
在目前的CG技術中，無論你使用哪一個渲染器，創建焦散的基本流程是相同的，其中三個操作至關重要!一是讓光源產生焦散光子，二是激活對象的焦散投射,三是設置光子的數量。這三個操作，第一個是“告訴”光線追蹤引擎，要對哪一個光源進行正向光線追蹤；第二個是“告訴”光線追蹤引擎，正向光線追蹤的目標是哪一個對象。第三個是“告訴”光線追蹤引擎，光源將產生多少條正向光線追蹤光線；也就是說，焦散使用的正向光線追蹤并不是針對場景中全部光源、全部光線和全部對象的，這樣，計算量自然大大減少，從而使正向光線追蹤能夠進行實質性的運用，也讓全局光照中的鏡面反射-------漫反射之間的光線追蹤成為可能。
以上的理論知識只是對焦散特效的成因及流程進行一個客觀的闡述，讀者了解即可。下面我們就用一個實例來說明，只要讀者按照我說的基本步驟，就可以輕松制作出焦散效果。
打開一個我提供的基本場景，這是一個max標志的logo，如圖6-3所示。
以上的理論知識只是對焦散特效的成因及流程進行一個客觀的闡述，讀者了解即可。下面我們就用一個實例來說明，只要讀者按照我說的基本步驟，就可以輕松制作出焦散效果。
打開一個我提供的基本場景，這是一個max標志的logo，如圖6-3所示。

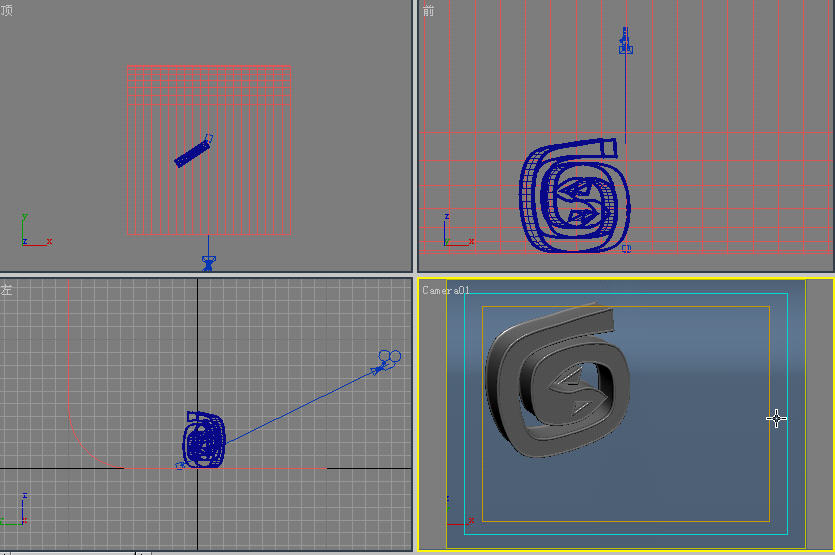

圖6-3 原始場景
在這個場景中簡單設置了一些渲染基本參數，尚未布置燈光，僅依靠VRay自帶的skylight配合GI來產生照明效果，對相機視圖進行默認渲染，效果如圖6-4所示。
圖6-4 無焦散效果
(1)根據前面基本知識所介紹的，要想實現焦散效果必須首先有一個產生焦散光子的光源。這里我們為場景布置一個目標聚光燈來實現主體照明，并且勾選陰影，陰影類型必須選擇VR shadows,這部分內容讀者可以自行練習，調節好燈光并設置陰影后，對場景進行渲染，效果如圖6-5所示。
圖6-5 布置了燈光效果

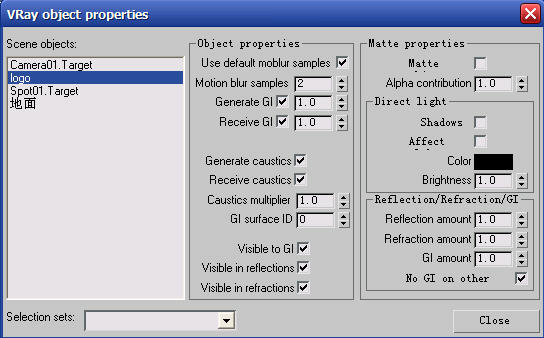

圖6-6 VRay物體屬性

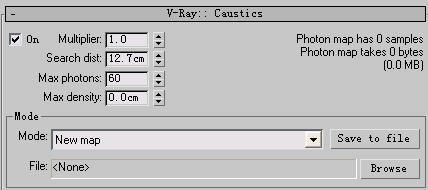

圖6-7 全局參數也要啟用焦散
經過了上述設置之后，我們再對場景進行渲染，效果如圖6-8所示。
圖6-8 啟用了焦散渲染的效果
此時我們細心觀察效果，發現并沒有焦散效果產生。這是為什么呢？原因是盡管我們設置了投射光子的光源，并且啟用了焦散特效，但是從光源處散發出的光線數目不夠，最終導致焦散效果不明顯，因此我們要提高光子強度。

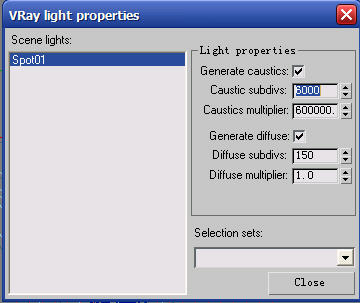

(3)提高光子強度的方法有三種，我們既可以在光源或對象上右擊，在彈出的VRay屬性面板中提高Multiplier倍增值，也可以直接在全局面板中增加Multiplier,本次練習中我們在燈光屬性上做文章，因為在燈光屬性中不但可以增加焦散光子倍增值，還可以提高焦散的品質，也就是說大幅提高Caustics subdivs(焦散細分值)，這部分的最終參數設置如圖6-9所示。
(3)提高光子強度的方法有三種，我們既可以在光源或對象上右擊，在彈出的VRay屬性面板中提高Multiplier倍增值，也可以直接在全局面板中增加Multiplier,本次練習中我們在燈光屬性上做文章，因為在燈光屬性中不但可以增加焦散光子倍增值，還可以提高焦散的品質，也就是說大幅提高Caustics subdivs(焦散細分值)，這部分的最終參數設置如圖6-9所示。
圖6-9 最終焦散光子數及品質細分
好了，焦散的特效設置就這么三步，只要讀者在場景中嚴格按照規范來操作，實現焦散效果是很輕松的。最后我們提高渲染參數，最終焦散效果如圖6-10所示。大家看看是不是很漂亮呢 ！
圖6-10 最終焦散效果
