熱門精品專業打開一個我制作好的場景，這里僅有三個瓶蓋模型，架設好了相機角度，但尚未賦予材質，我們利用VR自帶的Skylight配合GI來實現基本渲染，效果如圖9-1所示。
圖9-1 原始渲染效果
圖9-2 網上參考圖
下面我們分兩個階段來完成本案例的制作。
第一階段：材質分析及錯誤操作總結
由于我們制作的瓶蓋模型是單面模型，所以起初我想用max自帶的“雙面材質”來完成。正面基調是綠色反射材質，環境由VRay HDRI高動態范圍貼圖來模擬。圖案則由一張帶有alpha通道的tga圖來模擬，具體的制作方法在前面的三色球一節中已經講述過了。背部材質基色為銀白色，同樣貼入一張帶有alpha通道的文字貼圖。
反面貼圖我已經制作好了，讀者可以在素材中自行調用，正面效果如圖9-3所示。
圖9-3 正面貼圖
反面如圖9-4所示。二張圖均為帶有alpha通道的tga圖。
圖9-4 背面貼圖
經過上述的材質分析，我就正式開始動手制作了。
(1) 按M鍵打開材質編輯器，選擇三個瓶蓋模型，為它們統一指定一個max自帶的“雙面”材質，總材質層級如圖9-5所示。
(1) 按M鍵打開材質編輯器，選擇三個瓶蓋模型，為它們統一指定一個max自帶的“雙面”材質，總材質層級如圖9-5所示。

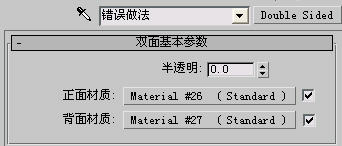

圖9-5 錯用max自帶雙面材質

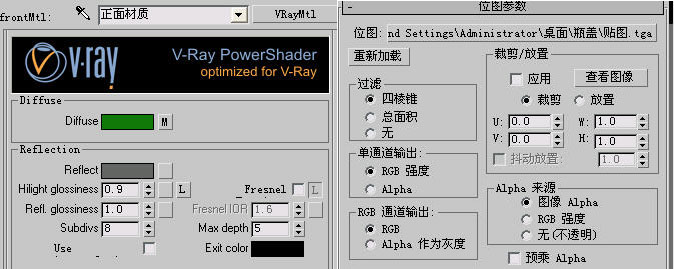

(2) 單擊進入“正面材質”，按照剛才我們的分析，我們將正面材質類型改為VRayMtl基礎材質，設置漫反射為綠色，并且在其通道中貼入正面貼圖，注意啟用tga 貼圖的alpha通道以使文字產生漏空，參數設置如圖9-6所示。
圖9-6 正面材質參數

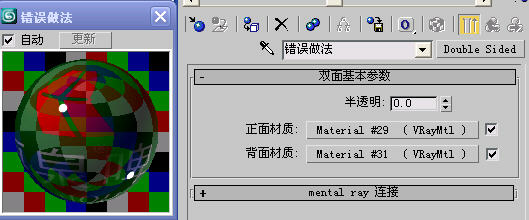

(3) 用同樣的處理手法調節反面材質，只要把diffuse漫反射色改為銀白色，并將貼圖換為背部貼圖即可，這里就不重復演示，調節好的最終材質球如圖9-7所示。
圖9-7 最終材質球效果
(4) 調節好材質之后，為模型指定一個“UVW 貼圖”修改器，設置坐標類型為“平面”，并調節好貼圖坐標，反射環境采用VRayHDRI貼圖，這部分內容由讀者自行完成，比較簡單，渲染調節好的場景效果，如圖9-8所示。

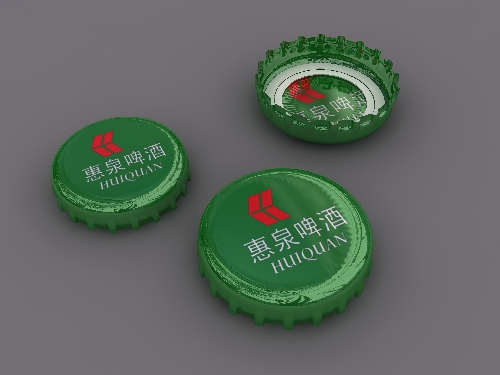

圖9-8 初步渲染結果
分析這個渲染結果，我們發現兩個正面瓶蓋的結果是正確的，但是反面瓶蓋的結果不正確，它仍然顯示正面效果。此時我們將總材質級別中的“半透明”選項設為50，再進行一次渲染，效果如圖9-9所示。

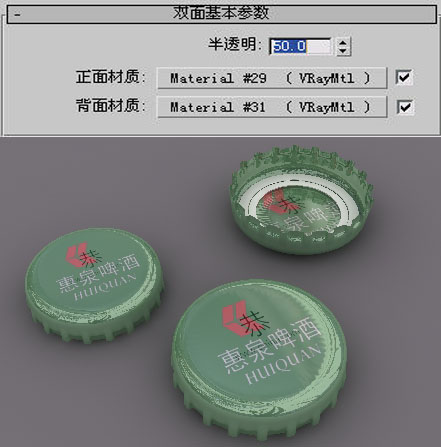

圖9-9 正反材質互相摻雜，值為50結果不正確

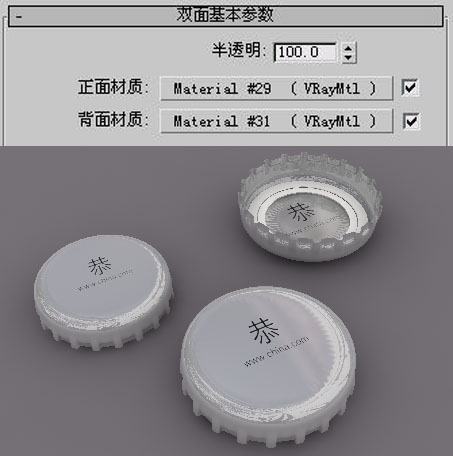

“半透明”項設為100，結果如圖9-10所示。
圖9-10 值為100時正反互換也不正確

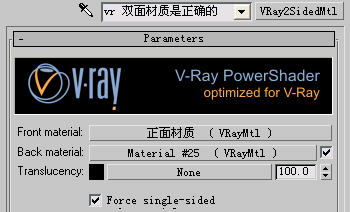

圖9-11 改為正確的VRay2sidedMtl
調高渲染級別參數并渲染最終的材質效果，如圖9-12所示。順便說一下紅框中半透明參數的含義，由于篇幅關系，在這里就不演示了。

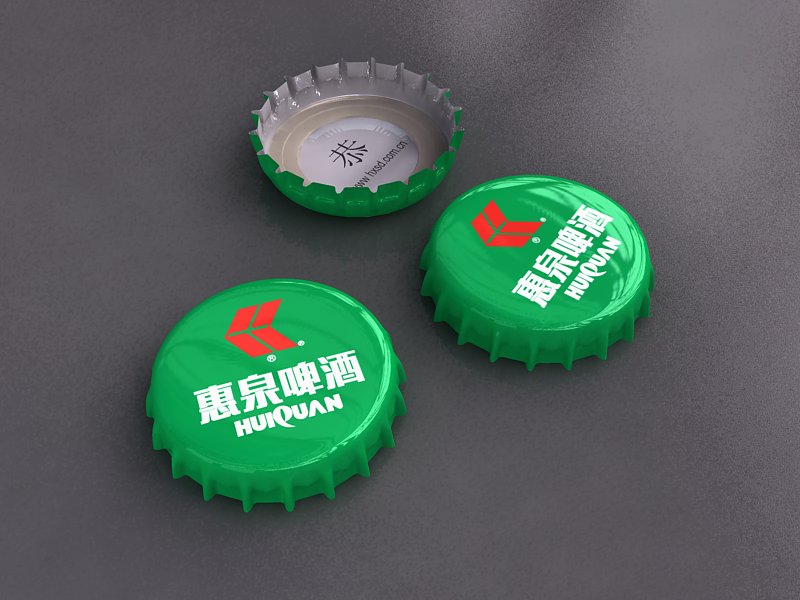

圖9-12 最終渲染效果
黑：表示正反材質互不摻雜，各自獨立，正是本例所須的。
灰；表示正反材質互相摻雜，一人一半。
白：表示正反材質互相調換。
灰；表示正反材質互相摻雜，一人一半。
白：表示正反材質互相調換。
